快科技12月29日消息股票开户，台积电的2nm工艺N2量产的消息传了很久了，日前台积电官网更新信息显示N2已于 2025 年第四季度开始量产。

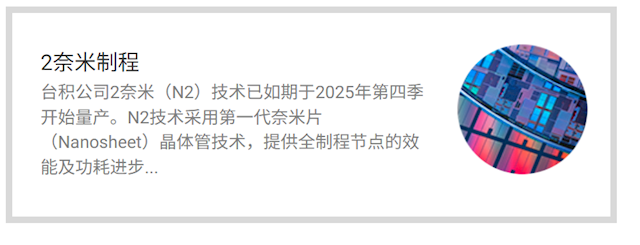

从台积电公司官网"逻辑制程"页面的信息来看，此前该技术状态为"开发依照计划进行并且有良好的进展"，最新更新时间为12月16日。
台积电N2是该公司首款采用纳米片Nanosheet技术的GAA晶体管工艺，台积电称其将成为业界在密度和能源效率上最先进的半导体技术，提供全制程节点的性能及功耗进步。

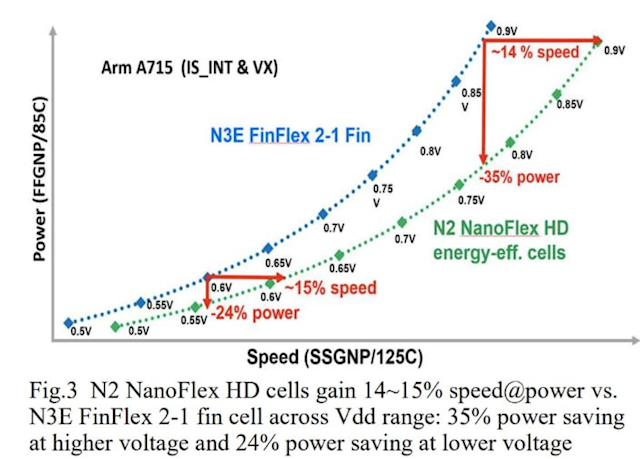

去年12月底台积电在IEEE国际电子设备会议（IEDM）上首次详细披露了N2工艺的技术细节，相比N3E工艺，晶体管密度提升1.15倍，功耗可降低24%-35%，性能提升15%，而且SRAM密度达到37.9Mb/mm²，创下业界新纪录。
作为台积电最先进的工艺，N2代工价格不菲，初期晶圆代工价格被指达到每片晶圆3万美元，也就是超过20万元人民币，只有大厂才能用得起。
按照以往的情况，台积电的新工艺都是苹果优先，毕竟他们最有钱也有最大需求，正常N2预定是苹果明年的iPone 18系列首发，但这次AMD的Zen6抢了先。
今年4月份AMD宣布代号为Venice（威尼斯）的第六代AMD EPYC（霄龙）处理器将采用台积电2nm制程技术，CEO苏姿丰还跟台积电CEO魏哲家一起展示了EPYC晶圆，彰显双方的亲密合作关系。
